클린룸 에어 샤워: 오염 제어를 위한 중요한 관문

단일 입자나 미생물이 민감한 공정을 손상시킬 수 있는 세심하게 제어되는 클린룸 환경에서 에어샤워 없어서는 안될 방어벽으로 자리잡고 있습니다. 단순한 방 그 이상으로 직원과 자재의 표면 오염 물질을 제거하도록 설계된 고도로 설계된 오염 제거 에어록입니다. ~ 전에 그들은 멸균 코어에 들어갑니다. 문턱에서 경계하는 수호자 역할을 하는 에어 샤워는 반도체 제조부터 제약 생산, 생명공학 연구에 이르기까지 다양한 산업에서 요구되는 엄격한 순도 수준을 유지하는 데 필수적입니다.

핵심 임무: 오염 전파 방지

클린룸은 공기 중 입자를 엄격하게 제어하여 특정 ISO 분류(예: ISO 클래스 5, 클래스 7)를 유지합니다. 직원은 특수 클린룸 의류(토끼 정장, 후드, 부츠)를 착용했음에도 불구하고 여전히 심각한 잠재적 오염원으로 남아 있습니다. 그들은 피부 세포, 머리카락, 섬유질 및 미생물을 흘립니다. 클린룸에 들어가는 재료와 장비는 표면 입자를 운반합니다. 에어샤워의 가장 중요한 기능은 진입점에서 이러한 오염 물질을 차단하고 제거합니다. .

작동 원리: 필터링된 공기의 눈보라

에어 샤워는 간단하면서도 매우 효과적인 원리로 작동합니다. 고속, HEPA 또는 ULPA 필터링 공기 제트 . 일반적인 프로세스는 다음과 같습니다.

1. 기입: 인원이나 자재는 하나의 문을 통해 에어샤워로 들어갑니다. 두 문은 모두 연동 – 여과되지 않은 공기가 샤워기를 우회하여 클린룸으로 들어가는 것을 방지하기 위해 한 번에 하나의 문만 열 수 있습니다.

2. 활성화: 센서가 사람의 존재를 감지하여 샤워 주기를 시작합니다. 청각적 또는 시각적 신호는 활성화를 나타냅니다.

3. 고속 공기 분사: 벽과 천장(때로는 바닥)에 강력하고 전략적으로 배치된 노즐은 매우 깨끗한 HEPA/ULPA 필터링 공기 제트를 높은 속도(일반적으로 20~25m/s / 4000~5000ft/min)로 방출합니다.

4. 표면 스크러빙: 난류의 고속 공기는 의류, 장갑, 고글 및 재료의 표면에 붙어 있는 느슨한 입자(먼지, 섬유, 피부 조각)와 미생물을 물리적으로 제거합니다.

5. 오염물질 제거: 떨어져 나온 오염물질은 일반적으로 바닥 근처에 위치한 흡입 그릴에 즉시 포집되어 에어 샤워의 여과 시스템으로 유입됩니다.

6. 여과 및 재순환: 오염된 공기는 사전 필터(더 큰 잔해물을 걸러내기 위해)를 통과한 다음 기본 HEPA(고효율 미립자 공기) 또는 ULPA(초저침투 공기) 필터를 통과합니다. HEPA 필터는 0.3 마이크론 이상의 입자를 99.97% 제거하고, ULPA 필터는 0.12 마이크론 이상의 입자를 99.999% 제거합니다. 깨끗한 공기는 다시 노즐로 재순환됩니다.

7. 사이클 완료 및 종료: 미리 설정된 사이클 시간(인원의 경우 일반적으로 15~30초, 카트/자재의 경우 더 길어짐) 후에 에어 제트가 중지됩니다. 표시기는 클린룸의 내부 도어를 여는 것이 안전하다는 신호를 보냅니다.

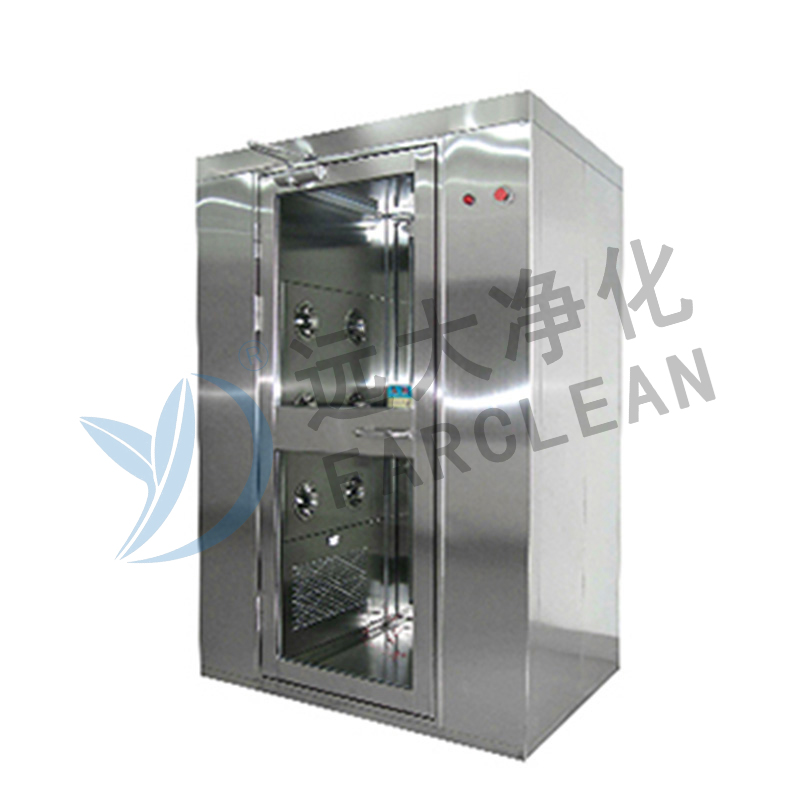

효과적인 에어 샤워의 주요 구성 요소:

1. 울로 둘러싼 땅: 매끄럽고 벗겨지지 않는 재료(일반적으로 스테인레스 스틸 304 또는 316 또는 분말 코팅 강철)로 제작됩니다. 원활한 구조로 입자 트랩이 최소화됩니다.

2. 고효율 송풍기: 필요한 대용량, 고속 공기 흐름을 제공합니다. 최적화를 위해 가변 속도를 사용하는 경우가 많습니다.

3. HEPA/ULPA 여과 시스템: 유닛의 심장입니다. 다단계 여과(HEPA/ULPA 사전 필터)로 공기 순도를 보장합니다. 필터 무결성이 가장 중요합니다.

4. 공기 노즐: 인력/자재의 전체 표면에 걸쳐 최적의 적용 범위와 난류를 위해 전략적으로 배치됩니다. 조정 가능한 노즐은 효율성을 향상시킵니다.

5. 흡입 그릴: 일반적으로 벽이나 바닥의 낮은 곳에 오염된 공기를 효율적으로 포집하기 위해 위치합니다.

6. 제어 시스템: 프로그래밍 가능 논리 컨트롤러(PLC) 또는 마이크로프로세서 관리:

   • 사이클 타이밍 및 순서

   • 송풍기 속도/공기 흐름 제어

   • 인터록 논리(도어 안전)

   • 경보 시스템(필터 막힘, 도어 결함, 공기 흐름 부족)

   • 사용자 인터페이스(디스플레이, 시작 버튼)

7. 연동 도어: 중요한 안전 및 격리 기능. 전기 기계식 또는 자기식 인터록은 두 도어가 동시에 열리는 것을 방지합니다. 자동 슬라이딩 도어가 일반적입니다.

8. 조명: 밀봉된 클린룸 호환 설비.

9. 선택적 기능:

   • 상향식 공기 흐름을 위한 바닥 그릴(자재 청소 강화)

   • 정전기를 중화하는 이온화 바(입자 접착 감소).

   • 음성 안내 또는 다국어 디스플레이.

   • 재료 통과(도구/부품을 위한 더 작은 에어록).

   • 규정 준수 기록을 위한 데이터 로깅.

에어샤워가 필수적인 이유: 이점

• 상당한 입자 감소: 사람과 재료에서 표면 입자의 80-95%를 제거할 수 있습니다.

• 클린룸 무결성 보호: 외부 오염물질이 통제된 환경을 침해하는 것을 방지하여 ISO 등급을 유지합니다.

• 제품 오염 위험 감소: 반도체의 수율과 제약/생명공학의 무균성에 매우 중요합니다.

• HEPA 필터 수명 연장: 대량 오염을 포착하여 ~ 전에 메인 클린룸으로 들어가면 기본 HEPA 필터가 더 오래 지속되고 더 효율적으로 작동합니다.

• 가운 입기 규율 시행: 적절한 오염 관리 관행에 대한 물리적 알림 및 절차 지점 역할을 합니다.

• 비용 효율적인 오염 제어: 직원이 가져온 오염 물질을 희석하고 제거하기 위해 클린룸 자체 공기 처리 시스템에만 의존하는 것보다 훨씬 더 효율적입니다.

중요한 응용 분야: 순도가 가장 중요한 곳

1. 반도체 및 마이크로 전자공학 제조: 포토리소그래피, 에칭, 조립 중 킬러 입자로부터 웨이퍼와 칩을 보호합니다(ISO 클래스 1-5).

2. 의약품 제조: 무균 충전 라인, 백신 생산 및 멸균 API 취급 시 무균성을 보장합니다(ISO 클래스 5/등급 A).

3. 생명공학 및 생명과학: 세포 배양 실험실, 조직 공학, 유전 연구에서 오염을 방지합니다.

4. 의료기기 제조: 멸균 장치 조립 및 포장에 중요합니다.

5. 항공우주: 입자가 성능을 저하시킬 수 있는 정밀 광학, 레이저 시스템 및 위성 조립품.

6. 나노기술 연구 및 생산: 나노 규모의 입자라도 공정을 방해할 수 있는 경우.

7. 병원 격리실 및 실험실: 높은 수준의 격리(BSL-3/4) 또는 보호 환경(예: 면역 저하 환자용)을 위한 진입점입니다.

설계 고려 사항 및 선택 요소

올바른 에어샤워를 선택하려면 신중한 분석이 필요합니다.

1. 클린룸 분류: 필요한 여과 효율(HEPA 대 ULPA)과 잠재적인 공기 속도를 지정합니다.

2. 처리량: 시간당 진입하는 인력/자재 수. 규모(1인, 여러 사람, 워크인, 통과) 및 주기 시간 요구 사항을 결정합니다.

3. 인력 대 자재 중심: 인사 샤워는 신체 보호에 중점을 둡니다. 재료/카트 샤워에는 바닥 노즐과 더 큰 크기가 필요합니다.

4. 기류 패턴 및 속도: 노즐 배치와 속도는 전체 적용 범위와 효과적인 스크러빙을 보장해야 합니다. 최소 속도는 일반적으로 20m/s(4000ft/min)입니다.

5. 여과법: HEPA(ISO 클래스 5-8) 또는 ULPA(ISO 클래스 1-5)? 테스트/변경을 위한 필터 크기 및 접근성.

6. 건축자재: 내구성과 청결성 측면에서 스테인리스강(304, 316)이 선호됩니다. 분말 코팅 강철은 덜 엄격한 영역에 적합할 수 있습니다.

7. 제어 시스템 및 기능: 필요한 수준의 자동화, 경보, 데이터 로깅, 사용자 인터페이스.

8. 인터록: 신뢰성 및 유형(기계식, 자기식).

9. 크기 및 레이아웃: 탈의실/에어록 공간에 적합하고 움직임을 수용해야 합니다.

10. 규정 준수: 관련 표준(IEST, ISO 14644, GMP)을 충족합니다.

유지 관리: 지속적인 성능 보장

에어샤워는 유지관리만큼 우수합니다.

1. 일반 필터 교체: 사전 필터(자주) 및 HEPA/ULPA 필터(압력 강하 모니터링 또는 예정된 교체에 따라). 필터가 고장나면 샤워기가 효과적이지 않게 됩니다.

2. 필터 무결성 테스트: HEPA/ULPA 밀봉 및 효율성을 확인하기 위한 정기적인 DOP(분산 오일 미립자) 또는 PAO(PolyAlphaOlefin) 테스트.

3. 기류 속도 검증: 노즐이 지정된 속도를 충족하는지 확인합니다.

4. 청소: 클린룸 호환 세제를 사용하여 벽, 바닥, 그릴 및 노즐의 내부를 자주 청소합니다. 샤워 자체가 오염원이 되어서는 안 됩니다.

5. 도어 인터록 점검: 안전과 격리를 보장하기 위한 정기적인 테스트입니다.

6. 송풍기 및 모터 유지 관리: 제조업체의 일정에 따라.

미래 동향: 더욱 스마트하고 효율적인 게이트키퍼

• 고급 센서 통합: 샤워기 내부의 실시간 입자 계수기는 오염 제거 효과에 대한 즉각적인 피드백을 제공하고 성능이 저하되면 경보를 울립니다.

• 비접촉식 작동 및 IoT: 모션 센서, 음성 활성화, 성능 매개변수(공기 흐름, 필터 상태)의 원격 모니터링, 예측 유지 관리 경고.

• 에너지 효율성: 최적화된 송풍기 제어(VFD), 향상된 공기 역학 및 낮은 누출 설계로 운영 비용이 절감됩니다.

• 강화된 재료: 내부 표면에 항균 코팅을 적용하여 내구성이 더욱 뛰어나고 세척이 용이한 소재입니다.

• 액세스 제어와 통합: 강제 규정 준수를 위해 샤워 사이클 완료를 클린룸 도어 접근과 연결합니다.

• 고급 공기 흐름 모델링: 입자 제거를 극대화하기 위해 노즐 배치와 공기 흐름 패턴을 최적화하는 데 사용되는 전산유체역학(CFD)입니다.

협상 불가능한 에어록

클린룸 에어 샤워는 사치품이 아닙니다. 이는 중요한 수준의 청결도를 달성하고 유지하는 데 필수적인 기본적인 엔지니어링 제어입니다. 진입 시점에서 표면 오염 물질을 적극적으로 제거함으로써 수십억 달러 상당의 제품, 민감한 연구 및 인간 건강을 보호하는 중요한 첫 번째 방어선 역할을 합니다. 그 효율성은 클린룸 등급에 맞는 적절한 설계, 세심한 설치, 유지 관리 및 필터 무결성에 대한 확고한 의지에 달려 있습니다. 클린룸 기술이 발전하고 오염 제어 표준이 더욱 엄격해짐에 따라 에어샤워는 현대 기술 및 과학 발전을 주도하는 깨끗한 환경에 대한 더욱 스마트하고 효율적이며 필수적인 관문으로 계속해서 발전할 것입니다. 잘 설계되고 엄격하게 유지 관리되는 에어 샤워에 투자하는 것은 클린룸 자체의 무결성과 성공을 위한 투자입니다.
