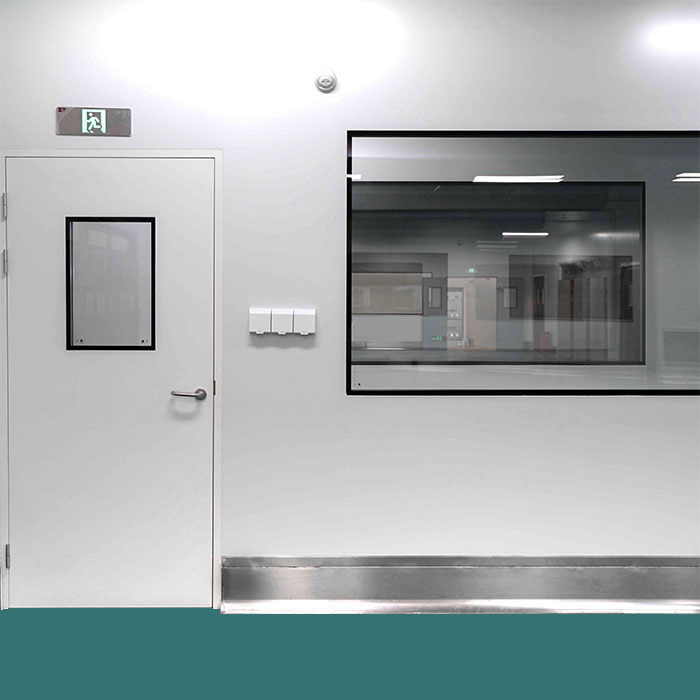

제약, 전자, 식품 가공 등 고정밀 산업의 급속한 발전으로 인해 클린룸은 제품 품질과 생산 안전을 보장하는 데 점점 더 중요해지고 있습니다. 클린룸 시스템에서 클린룸 도어와 창문은 공간 분리를 위한 도구일 뿐만 아니라 청정도 관리, 공기 흐름 제어 및 안전 보장을 위한 핵심 구성 요소이기도 합니다. 그렇다면 클린룸 문과 창문에는 어떤 재질과 사양이 있나요? 어떤 기능과 성능을 제공합니까? 설치 및 유지 관리 시 고려해야 할 사항은 무엇입니까?
재료 및 사양
클린룸 도어 및 창문의 재료와 사양은 클린룸의 성능, 서비스 수명 및 전반적인 작동에 영향을 미치는 중요한 요소입니다. 적절한 재료를 선택하면 내구성이 향상되고 유지 관리 비용이 절감되며 클린룸 환경이 엄격한 청결 기준을 충족할 수 있습니다.
1. 재료의 종류 및 특징
1. 스테인레스 스틸(304/316)
특징: 부식 방지, 강력한 항균 특성, 표면이 매끄럽고 청소가 용이하며 반복적인 닦아내기 및 소독에도 견딜 수 있습니다.
적용 가능한 환경: 미생물 제어 요구 사항이 높은 제약, 식품 가공 및 생물학 실험실.
장점: 스테인레스 스틸 문과 창문은 방진 처리되어 장기간 사용해도 변형되거나 녹슬지 않습니다.
2. 알루미늄 합금
특징: 가볍고 강성이 높으며 가공이 용이하고 표면 처리가 맞춤형입니다.
적용 가능한 환경: 무게와 설치 편의성이 중요한 전자 공장, 계측실, 클린룸.
장점: 알루미늄 합금 도어 및 창은 설치가 쉽고 다양한 디자인을 지원하며 맞춤화에 적합합니다.
3. 강화유리/아크릴유리
특징: 가시성, 충격 저항성 및 파손 저항성을 제공합니다. 고온 및 일반적인 화학 세척제를 견딜 수 있습니다.
적용 가능한 환경: 클린룸 내부의 관찰창, 모니터링실, 칸막이.
장점: 투명한 소재를 사용하면 작업자가 문을 열지 않고도 내부를 모니터링할 수 있어 오염 위험이 줄어듭니다.
4. 복합재료
특징: 금속 프레임과 정전기 방지 또는 고밀도 폴리머 패널을 결합하여 구조적 안정성과 기능성을 향상시킵니다.
적용 가능한 환경: 수요가 많은 전자제품 및 반도체 클린룸.
장점: 정전기 방지 또는 내화성 옵션과 같은 다기능 설계로 다양한 청결도 수준을 충족할 수 있습니다.
2. 사양 및 용도
클린룸 도어 및 창문의 사양은 공간 효율성, 인력 및 자재 흐름, 기류 관리에 직접적인 영향을 미칩니다. 일반적인 유형은 다음과 같습니다.
| 유형 | 사양 | 적용 사례 |
|---|---|---|
| 스윙 도어 | 단일 또는 이중 잎, 두께 조절 가능, 밀봉 스트립 있음 | 인원 통로, 실험실 입구 |
| 슬라이딩 도어 | 좁은 복도 또는 공간 절약 요구 사항에 적합 | 자재 이송, 보관 장소 |
| 관찰 창 | 단일 또는 이중 유리, 밀봉 프레임 포함 | 내부 모니터링 및 작동 관찰 |
| 작은 통과 창 | 빠른 재료 이송을 위한 작은 크기 | 작은 품목 또는 샘플 교환 |
| 자동문 | 에어 샤워 또는 정화 시스템과 연결된 전기 구동 시스템 장착 | 교통량이 많은 클린룸 입구 |
참고: 클린룸 등급 및 압력차에 따라 도어 두께, 개방 방식, 밀봉재를 선택해야 합니다. 부적절한 사양은 공기 흐름에 영향을 미치고 청결도를 저하시킬 수 있습니다.
3. 디자인 세부 사항 및 사용자 정의
씰링
문과 창틀은 일반적으로 기밀성을 보장하기 위해 내구성이 뛰어난 밀봉 스트립이나 금속 삽입물을 사용합니다.
기밀성은 양압 또는 음압을 유지하고 입자를 제어하는 데 중요합니다.
충격 보호
프레임 모서리는 부상 및 도어 손상 위험을 줄이기 위해 둥글게 처리되는 경우가 많습니다.

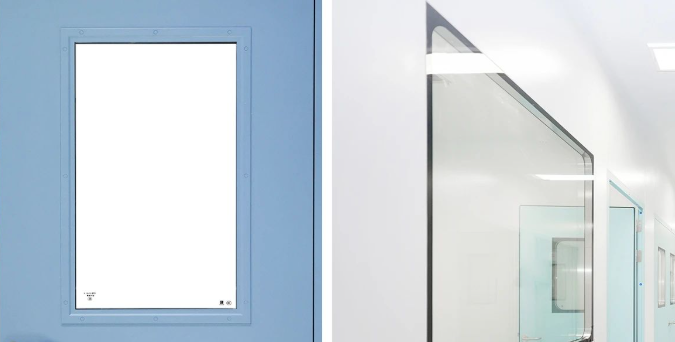

시각화 및 모니터링
관찰 창은 이중층 또는 단열 처리가 가능하여 명확한 가시성을 제공하는 동시에 단열 및 소음 차단 기능도 제공합니다.
사용자 정의 옵션
- 문과 창문은 크기, 열리는 방향, 자동화 기능을 맞춤 설정할 수 있습니다.
- 특수 재료 또는 복합 구조는 정전기 방지, 내화성 또는 내화학성을 제공할 수 있습니다.
기능 및 성능
클린룸 문과 창문은 단순한 칸막이 그 이상입니다. 이는 깨끗한 환경을 유지하고, 운영 안전을 보장하며, 생산 효율성을 향상시키는 데 중요한 역할을 합니다. 이들 성능은 클린룸이 시간이 지나도 안정적인 상태를 유지할 수 있는지 여부를 결정합니다.
1. 방진 및 밀봉 기능
원리: 고품질 문과 창문은 정밀한 밀봉 스트립과 단단히 구성된 프레임을 사용하여 닫을 때 공기 누출을 최소화하고 클린룸 양압 또는 음압을 유지합니다.
효과: 먼지, 입자 및 미생물이 유입되는 것을 방지하여 제품 또는 실험이 청결 요구 사항을 충족하도록 보장합니다.
사례: 제약 클린룸에 잘 밀봉된 자동문을 설치하여 입자 수를 목표 범위 내로 유지하고 청소 및 소독 빈도를 줄였습니다.
2. 시각화 및 관찰
원리: 강화유리 또는 아크릴 유리창을 통해 작업자는 문을 열지 않고도 내부를 관찰할 수 있습니다.
효과: 도어 작동을 줄이고 오염 위험을 최소화하며 현장 모니터링을 가능하게 합니다.
사례: 전자제품 조립 클린룸에서는 이중 관찰 창을 통해 장비 작동을 명확하게 볼 수 있으며 공기 흐름을 방해할 수 있는 문을 자주 열지 않아도 됩니다.
3. 내식성 및 세척 용이성
원리: 문과 창문은 세척제와 소독제를 견딜 수 있는 스테인리스 스틸이나 고급 알루미늄 합금 표면을 사용합니다.
효과: 장기간 사용 시에도 매끄러운 표면을 유지하여 오염 축적을 방지하고 서비스 수명을 연장합니다.
사례: 제약 클린룸에서는 소독제로 매일 청소하면 도어 표면이 녹슬거나 변형되지 않아 유지 관리 작업량이 줄어듭니다.
4. 방음 및 단열
원리: 다층 복합 재료 또는 절연 유리는 음향 및 열 분리를 제공합니다.
효과: 환경 소음을 줄이고 실내 온도를 안정적으로 유지하며 장비 작동 및 작업자 편의성을 향상시킵니다.
사례: 소음이 나는 기계 근처의 클린룸에 방음문을 설치하여 소음을 안전한 수준으로 줄이고 HVAC 부하를 줄였습니다.
5. 자동화 및 시스템 통합
원리: 일부 도어에는 에어 샤워, 정화 시스템 또는 통과창과 연결할 수 있는 전기 구동 시스템이 장착되어 있습니다.
효과: 자동 개폐는 오염 위험을 줄이고 클린룸 압력 균형을 유지합니다.
사례: 고급 전자제품 클린룸에서는 에어샤워와 통합된 자동문을 통해 청결함을 유지하면서 출입 효율성을 높였습니다.
6. 기능 비교표
| 기능 카테고리 | 주요 성과 | 적용 가능한 시나리오 | 실제 효과 |
|---|---|---|---|
| 방진 및 밀봉 | 높은 기밀성, 입자 차단 | 제약, 식품, 전자 | 청결 유지, 청소 빈도 감소 |
| 시각화 | 창문을 열 필요가 없는 투명한 창문 | 모니터링, 운영지도 | 오염 감소, 안전성 향상 |
| 내식성 / 세척 용이성 | 매끄러운 스테인리스 스틸 또는 알루미늄 표면 | 제약, 실험실 | 녹이 슬지 않고 장기간 사용 가능하며 유지보수가 적습니다. |
| 방음 / 단열 | 다층 단열재 | 시끄러운 클린룸 | 소음 감소, 온도 안정성 유지 |
| 자동화/통합 | 공기 시스템과 연결된 전기 도어 | 교통량이 많은 클린룸 | 접근 효율성 증가, 압력 균형 유지 |
설치 및 유지 관리
클린룸 도어 및 창문의 설치 및 유지 관리는 성능에 직접적인 영향을 미칩니다.
설치 고려사항:
- 씰링 treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- 치수 보정: 원활한 개폐를 보장하려면 설치 전에 문/창 치수를 정확하게 측정해야 합니다.
- 공기 흐름 시스템과의 조화: 문/창의 설치 위치는 단락이나 데드 존을 방지하기 위해 클린룸 공기 흐름 설계와 일치해야 합니다.
유지 관리 요구 사항:
- 먼지와 미생물 축적을 방지하기 위해 문/창 표면과 밀봉 스트립을 정기적으로 청소하십시오.
- 자동 도어 롤러, 컨트롤러 및 잠금 장치를 검사하여 올바르게 작동하는지 확인하십시오.
- 유리창에 긁힘 방지 처리를 하고, 필요한 경우 투명 패널을 교체하여 선명한 가시성을 유지합니다.
안전 및 제어
1. 접근통제
원리: 기계식 잠금 장치 또는 전자 액세스 제어 시스템은 직원의 출입을 규제하여 승인되지 않은 개인이 특정 클린룸 영역에 접근할 수 없도록 보장합니다.
효과: 사람의 실수로 인한 오염 위험을 줄이고 고급 클린룸 인력 관리 요구 사항을 충족합니다.
사례: 제약 시설의 고급 클린룸은 카드 액세스가 가능한 자동 도어를 사용하여 승인된 직원만 출입할 수 있도록 하여 우발적인 오염을 방지합니다.
2. 비상탈출 및 안전대피
원리: 문과 창문은 핀치 방지 메커니즘, 퀵 릴리스 시스템과 같은 비상 개방 기능으로 설계되어 비상 시 신속한 대피가 가능합니다.
효과: 자동문 고장이나 고압 상황에서도 직원의 안전이 보장됩니다.
사례: 전자제품 클린룸에서는 비상구 기능을 통해 정전 시 생산 중단 없이 안전하게 대피할 수 있었습니다.
3. 내충격성과 내압력
원리: 전망창은 외부 충격과 실내외 압력차를 견딜 수 있도록 강화유리, 다층 합판유리, 복합재료 등을 사용한다.
효과: 작동 중 유리 파손이나 도어 변형을 방지하여 부상 위험을 줄이면서 클린룸 밀봉 성능을 유지합니다.
사례: 반도체 생산 클린룸에서는 다층 강화 관찰창이 장비 취급 중 파손 및 씰 손상을 방지하여 지속적인 생산을 보장합니다.
4. 자동화 및 환경 모니터링
원리: 자동문 시스템은 에어샤워, 정화시스템, 통과창과 연동해 압력, 기류, 도어 상태를 실시간으로 모니터링할 수 있다.
효과: 작업으로 인해 압력 균형이나 공기 흐름 방향이 방해받지 않도록 하여 입자 확산을 최소화합니다.
사례: 생물학적 클린룸에서는 공기 정화 시스템이 통합된 자동문이 문을 열 때마다 자동으로 풍량을 조절해 안정적인 청정도를 유지합니다.
5. 안전 및 제어 기능 비교표
| 안전 카테고리 | 주요 기능 | 적용 가능한 시나리오 | 실제 효과 |
|---|---|---|---|
| 접근 제어 | 기계식/전자식 잠금 장치 | 고급 클린룸 | 인체 오염 위험 감소, 인력 흐름 제어 |
| 긴급 대피 | 핀치 방지/퀵 릴리스 | 긴급상황 | 안전한 인원 대피 보장 |
| 충격/압력 저항 | 강화유리/다층 적층 | 관찰창, 임팩트 도어 | 파손 위험 감소, 씰 무결성 유지 |
| 자동화 및 통합 | 에어샤워 및 정화시스템과 연계 | 교통량이 많은 클린룸 | 압력 균형과 청결도 유지, 오염 감소 |
장점과 단점
클린룸 도어와 창문은 현대 고정밀 산업에서 중요한 역할을 합니다. 장점과 단점을 이해하면 설계, 조달 및 운영 중에 더 나은 결정을 내릴 수 있어 클린룸의 전반적인 효율성이 향상됩니다.
1. 장점
1. 높은 청결도 보장
잘 밀봉된 도어와 창문은 먼지, 파티클, 미생물이 클린룸으로 유입되는 것을 방지하여 내부 청결을 유지합니다.
사례: 제약 생산 클린룸에 고품질 스테인리스 스틸 밀폐 도어를 설치하여 입자 수를 목표 범위 내로 유지하여 청소 및 소독 빈도를 크게 줄였습니다.
2. 시각화 및 모니터링
투명한 관찰 창을 통해 작업자는 문을 자주 열지 않고도 내부를 모니터링할 수 있어 오염 위험이 줄어듭니다.
사례: 전자제품 생산 클린룸에서는 이중 관찰 창을 통해 직원이 공기 흐름 방해를 피하면서 실시간으로 장비를 모니터링할 수 있었습니다.
3. 내구성과 유지관리 용이
스테인레스 스틸, 알루미늄 합금, 강화유리 등 고품질 소재를 사용하여 표면이 매끄럽고 내식성이 뛰어나며 긴 수명을 자랑합니다.
사례: 제약 클린룸에서는 장기간 매일 소독을 실시한 후에도 문과 창틀이 녹이나 변형 없이 유지되어 유지 관리 비용이 절감되었습니다.
4. 편의성과 자동화
에어 샤워 또는 정화 시스템과 통합된 자동문은 압력 균형을 유지하면서 접근 효율성을 향상시킵니다.
사례: 고급 전자제품 클린룸에서는 자동문을 통해 압력과 청결도를 안정적으로 유지하면서 직원과 자재의 빈번한 접근이 가능했습니다.
5. 높은 안전성
핀치 방지 설계, 강화 유리 및 비상 개방 기능은 운전자의 안전을 효과적으로 보장합니다.
사례: 반도체 클린룸에서 비상 도어 기능은 정전 시 생산 중단 없이 안전한 대피를 보장합니다.
2. 단점
1. 상대적으로 높은 비용
예산이 제한된 프로젝트에서는 고성능 도어와 자동 제어 시스템을 구입하고 설치하는 데 비용이 많이 들 수 있습니다.
분석: 초기 투자 비용은 높지만 장기적으로 유지 관리 비용을 절감하고 오염 손실을 줄이면 그만한 가치가 있습니다.
2. 복잡한 설치
더 긴 프로젝트 일정을 위해서는 측정, 설치, 시운전을 위한 전문 팀이 필요합니다.
분석: 잘못 설치하면 밀봉 상태가 좋지 않아 청결도와 압력 제어에 영향을 줄 수 있습니다.
3. 높은 유지 관리 요구 사항
씰링 스트립, 롤러, 컨트롤러 및 기타 구성 요소는 씰링 및 작동 성능을 유지하기 위해 정기적인 검사와 유지 관리가 필요합니다.
분석: 장기적인 안정성을 위해서는 잘 확립된 유지 관리 일정과 표준 운영 절차가 필수적입니다.
4. 엄격한 환경 요구 사항
고급 문/창문은 적절한 설치 조건과 벽면 평탄도, 압력 설계 등 주변의 청결한 환경이 필요합니다.
분석: 설치 조건이 충족되지 않으면 자동 도어 작동 속도가 느려지거나 밀봉 성능이 저하되는 등 기능이 저하될 수 있습니다.
3. 장점과 단점 비교표
| 카테고리 | 장점 | 단점 | 메모 |
|---|---|---|---|
| 청결도 | 우수한 밀봉성, 입자 차단 | 부적절한 설치는 밀봉에 영향을 미칩니다 | 고급 문에는 전문적인 설치가 필요합니다. |
| 시각화 | 투명한 창문으로 문 열림 감소 | 유리는 정기적인 청소가 필요합니다 | 이중층 합판 유리는 내구성이 뛰어납니다. |
| 내구성 | 스테인레스 스틸, 부식에 강한 알루미늄 합금, 긴 수명 | 높은 초기 비용 | 장기간 유지관리 비용이 저렴하다 |
| 자동화 | 접근 효율성 향상, 압력 균형 유지 | 전력 및 제어 시스템이 필요합니다. | 롤러 및 컨트롤러의 정기적인 유지 관리가 필요합니다. |
| 안전 | 핀치 방지, 충격 방지, 비상 개방 | 일부 안전 기능은 비용을 증가시킵니다. | 적절한 운영 절차에 의존 |
Yuanda 클린룸 문과 창문을 선택하는 이유
고품질 클린룸 도어 및 창문 선택의 중요성은 여러 측면에서 반영됩니다.
1. 전반적인 품질 보증
고품질 소재와 정밀한 제조로 장기적인 안정성을 보장하고 유지 관리 빈도를 줄입니다.
2. 전문적인 디자인 경험
다양한 클린룸 등급 및 환경 요구 사항에 맞는 맞춤형 솔루션을 제공합니다.
3.클린룸 시스템과의 호환성
에어 샤워, 통과 창 및 정화 시스템과 통합하여 전체 공정 청정도 제어를 달성할 수 있습니다.
4. 안전과 인간 중심의 디자인
비상 개방, 핀치 방지 및 충격 방지 기능을 제공하여 작업자의 안전을 보장합니다.
Yuanda 클린룸 도어 및 창문을 선택하면 클린룸 품질이 보장될 뿐만 아니라 생산 효율성과 운영 안전성도 향상됩니다.
클린룸 환경 관리의 중요한 구성 요소인 클린룸 도어 및 창문은 재료, 사양, 기능, 설치, 유지 관리 및 안전 제어를 통해 시설 운영에 직접적인 영향을 미칩니다. 다양한 재료 특성, 기능 설계 및 설치 요구 사항을 분석하면 청결 유지, 생산 안전 보장 및 운영 효율성 향상에 있어서 고품질 문과 창문의 중요성이 강조됩니다. 클린룸 적용이 확대되면서 전문적이고 신뢰할 수 있는 문 및 창 솔루션을 선택하는 것이 업계 내에서 합의가 되었습니다.
