비자정형 패스스루 박스란 무엇이며 언제 사용해야 합니까?

Non-Self-Clean Pass Through Box 이해

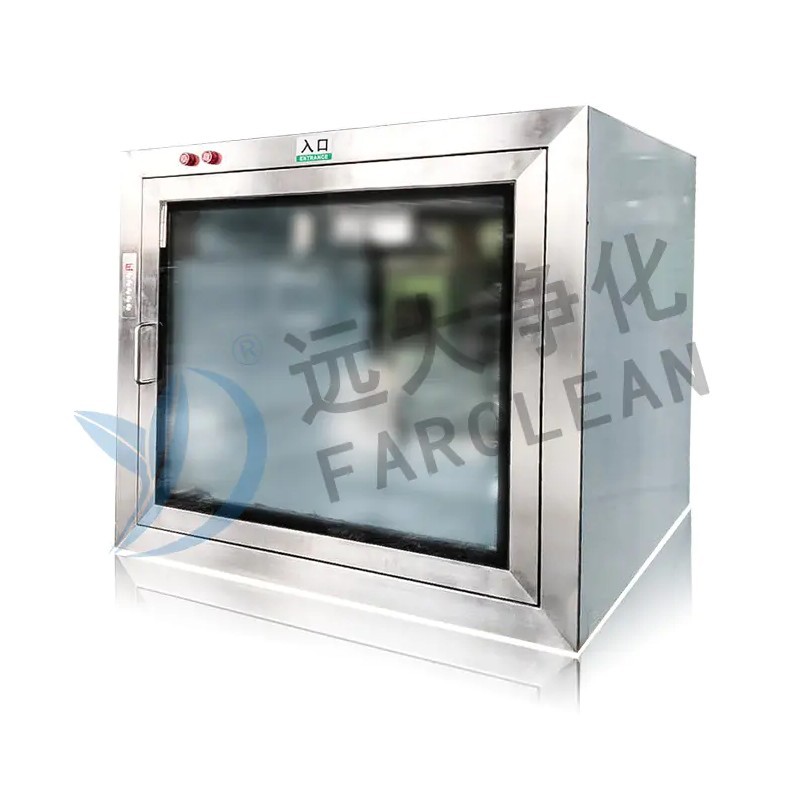

A 비자정 통과 상자 클린룸과 인접한 비분류 또는 하위 분류 영역 사이의 벽에 설치된 고정식 정적 이송 챔버입니다. 팬과 HEPA 필터를 사용하여 이송된 물질에서 공기 중 입자를 적극적으로 제거하는 자체 청소(또는 에어 샤워) 통과 상자와 달리, 비자기 청소 변형은 교차 오염을 방지하기 위해 연동 도어와 제어된 접근을 사용합니다. 핵심 기능은 깨끗한 완충 구역, 즉 물질 전달 중에 두 환경이 직접 통신하지 않도록 보장하는 물리적 장벽 역할을 하는 것입니다.

챔버에는 일반적으로 두 개의 연동 도어가 있습니다. 하나는 클린룸 측으로 열리고 다른 하나는 외부 환경으로 열립니다. 인터록 메커니즘은 두 도어가 동시에 열리지 않도록 보장하여 기압 차이를 유지하고 필터링되지 않은 외부 공기가 클린룸으로 유입되는 것을 방지합니다. 이러한 패시브 설계는 능동형 오염 제거 시스템에 비해 더 간단하고 유지 관리 비용이 낮으며 신뢰성이 높기 때문에 가동 중지 시간으로 인해 비용이 많이 드는 시설에서 상당한 이점을 제공합니다.

자가 세척이 불가능한 통과 상자는 매끄럽고 비다공성 재질(가장 일반적으로 304 또는 316L 스테인리스 스틸)로 제작되어 쉽게 닦아낼 수 있고 미생물 부착을 방지합니다. 내부 모서리는 일반적으로 입자가 갇히는 가장자리를 제거하기 위해 오목하거나 반경 모양으로 마감 처리됩니다. 일부 모델에는 사용 사이에 선택적으로 표면 오염 제거를 위한 UV 살균 램프가 포함되어 있어 "자가 청소" 범주에 속하지 않고 오염 제어 계층을 추가합니다.

주요 기능 및 설계 사양

비자정 통과 상자를 평가할 때 몇 가지 설계 특징이 실제로 성능을 결정합니다. 이러한 사양을 이해하면 조달 팀이 해당 시설의 분류 요구 사항 및 작업 흐름 요구 사항에 맞는 장치를 찾는 데 도움이 됩니다.

기계식 인터록 시스템

인터록 메커니즘은 모든 패스스루 박스의 안전 기능을 정의하는 것입니다. 비자체 청소 모델에서는 일반적으로 기계식 캠 앤 로드 시스템이나 전자 솔레노이드 잠금 장치를 통해 이를 수행합니다. 기계적 인터록은 엄격한 전자기 요구 사항(예: 특정 전자 제조 분야)이 있는 환경에서 선호되는 반면, 전자 인터록은 감사 추적 로깅, 액세스 제어 통합 및 원격 모니터링을 제공하며 이는 GMP 규제 제약 시설에 유용합니다.

소재 및 표면 마감

내부 표면은 입자 부착을 최소화하고 세척 검증을 용이하게 하기 위해 거울 광택(일반적으로 제약 응용 분야의 경우 Ra ≤ 0.4 µm)으로 마감 처리됩니다. 외부는 내부 무결성을 손상시키지 않고 비용을 절감하기 위해 브러시 마감 또는 분말 코팅 연강을 사용할 수 있습니다. 도어 씰은 IPA, 과산화수소 물티슈 또는 기타 일반적인 클린룸 소독제를 사용한 반복적인 청소 주기를 통해 탄력성을 유지하는 실리콘 또는 EPDM 개스킷으로 구성됩니다.

선택적인 UV-C 오염 제거

많은 비자정형 통과 상자에는 통합 UV-C 램프가 옵션 액세서리로 제공됩니다. 전송 사이에 활성화되면 UV-C 빛이 챔버 내 노출된 표면을 조사하여 노출 후 15~30분 이내에 표면 미생물을 최대 99.9%까지 줄입니다. UV-C는 표면 처리일 뿐이며 공기 중의 미립자를 필터링하거나 제거하지 않는다는 점을 기억하는 것이 중요합니다. 이것이 바로 이러한 장치가 비자기 세척 장치로 분류되는 이유입니다.

크기 및 적재 용량

패스스루 박스는 작은 샘플 이동을 위해 설계된 소형 벤치탑 모델(약 400 × 400 × 400mm)부터 전체 트레이, 장비 구성 요소 또는 대량 포장을 수용할 수 있는 대형 바닥 설치형 장치(최대 1200 × 800 × 800mm 이상)까지 다양한 내부 치수로 제공됩니다. 적재 용량은 선반과 프레임 구조에 따라 일반적으로 30kg에서 150kg 이상입니다.

산업 응용

비자정형 패스스루 박스는 광범위한 규제 및 준규제 산업 전반에 걸쳐 배포됩니다. 낮은 운영 비용과 용이한 검증이 결합된 다용도성은 통제된 자재 이동이 필요한 거의 모든 시설에 적합합니다.

전자제품 제조: 주요 사용 사례

전자 산업은 비자정형 통과 상자에 대한 가장 까다롭고 널리 사용되는 응용 분야 중 하나입니다. 반도체 제조, PCB 조립 및 광학 부품 제조는 모두 미크론 이하의 입자라도 제품 결함이나 수율 손실을 일으킬 수 있는 엄격하게 통제되는 환경에서 이루어집니다. 이러한 설정에서 패스스루 박스를 사용하면 생산 영역의 ISO 등급을 손상시키지 않으면서 웨이퍼, 기판, 마스크 및 툴링을 자주 전송할 수 있습니다.

전자제품 클린룸에는 종종 엄격한 EMI(전자기 간섭) 요구 사항이 있기 때문에 전자 제어 장치보다 기계적으로 연동된 비자정식 통과 상자가 선호되는 경우가 많습니다. 능동형 공기 흐름 시스템이 없기 때문에 민감한 리소그래피 또는 검사 장비 근처에서 진동으로 인한 정렬 문제가 발생할 위험도 없습니다.

바이오의약품 및 병원

제약 제조 및 병원 무균 조제에서 규정 준수는 통과 상자 선택의 주요 동인입니다. EU GMP 부록 1과 FDA 지침은 모두 분류 구역과 미분류 구역 간의 물질 이동이 오염 유입을 방지하는 방식으로 수행되도록 요구합니다. 문서화된 청소 절차 및 인터록 검증을 통해 적절하게 검증된 비자기 청소 통과 상자는 대부분의 등급 B/C 및 ISO 6/7 응용 분야에서 이러한 요구 사항을 충족합니다.

비자정식 대 자가 세척식 패스스루 박스

자체 세척 및 비자체 세척 통과 상자 중에서 선택하는 것은 공정의 오염 위험 프로필, 클린룸 분류 및 운영 요구 사항에 따라 달라집니다. 두 유형 모두 보편적으로 우수하지는 않습니다. 올바른 선택은 상황에 따라 다릅니다.

• 입자 생성 위험: 판지 포장, 포장되지 않은 구성 요소 또는 통제되지 않은 환경에 있었던 품목과 같이 이동된 품목이 입자를 흘릴 가능성이 있는 경우 활성 HEPA 필터를 갖춘 자체 청소 장치가 더 안전한 선택입니다. 비자체 청소 상자는 이전하기 전에 이미 사전 청소되었거나 이중 포장된 품목에 더 적합합니다.
• 클린룸 분류: ISO 8 또는 등급 D 환경의 경우 일반적으로 수동 청소 프로토콜을 사용하는 비자체 청소 통과 상자로 충분합니다. C등급 또는 D등급 구역에 인접한 ISO 5(A/B등급) 환경의 경우 규제 기대 사항이나 시설 SOP에 따라 자체 청소 장치가 필요할 수 있습니다.
• 유지관리 부담: 자체 청소 장치에는 정기적인 HEPA 필터 무결성 테스트, 팬 모터 유지 관리 및 공기 흐름 균형이 필요하며, 이 모두가 운영 비용을 증가시킵니다. 비자체 청소 상자에는 움직이는 부품이 최소화되어 유지 관리 빈도와 비용이 크게 절감됩니다.
• 검증 복잡성: 비자정 통과 상자는 GMP 지침에 따라 검증하고 적격성을 부여하는 것이 더 간단합니다. 검증 범위에는 일반적으로 인터록 기능, 청소 검증 및 압력 차동 모니터링이 포함되며 이는 활성 에어 샤워 시스템보다 훨씬 좁은 범위입니다.
• 전송 처리량: 자체 청소 장치는 내부 도어를 열기 전에 퍼지 주기(일반적으로 1~5분)가 필요합니다. 비자체 세척 장치를 사용하면 인터록이 해제될 때 더 빠른 이송이 가능하며 이는 처리량이 많은 제조 또는 병원 조제 환경에서 중요합니다.

설치, 자격 및 운영 프로토콜

자가 세척이 불가능한 통과 상자를 올바르게 설치하는 것은 장기적인 성능에 매우 중요합니다. 장치는 바이패스 공기 흐름을 방지하기 위해 프레임 주변 주위에 밀폐된 씰을 사용하여 클린룸 벽에 매립형으로 장착되어야 합니다. 양압 클린룸의 경우 클린룸 측 도어는 차압을 고려하여 약간 더 높은 밀봉력을 가져야 합니다. 음압 환경(예: 격리실)의 경우 설치 논리가 반대입니다.

자격(IQ/OQ/PQ)

규제 대상 산업에서는 패스스루 박스를 사용하기 전에 공식적으로 인증을 받아야 합니다. 자격 프로세스에는 일반적으로 다음이 포함됩니다.

• 설치 자격(IQ): 치수 점검, 재료 인증 검토, 벽 밀봉 검사 등을 포함하여 제조업체의 사양에 따라 장치가 설치되었는지 확인합니다.
• 운영 자격(OQ): 인터록 시스템의 기능 테스트(두 도어가 동시에 열릴 수 없는지 확인), 도어 씰 무결성 검사 및 UV-C가 장착된 경우 램프 강도 확인.
• 성과 자격(PQ): 모의 재료 이동 중에 클린룸에서 입자 수를 모니터링하여 통과 상자가 정상적인 작동 조건에서 오염 경로로 작용하지 않는지 확인합니다.

표준 운영 절차

아무리 잘 설계된 패스스루 박스라도 열악한 사용자 규율을 보완할 수는 없습니다. 비자체 청소 통과 상자에 대한 효과적인 SOP는 다음 사항을 명시해야 합니다. 챔버 내부 항목의 최대 체류 시간, 항목에 들어가기 전에 필요한 사전 청소 또는 포장, 내부 청소 빈도 및 승인된 소독제, UV-C 활성화 프로토콜(해당되는 경우) 및 규제된 환경에서 각 전송에 대한 문서 요구 사항. 장기간에 걸쳐 청정실 무결성을 유지하려면 정기적인 교육과 주기적인 규정 준수 감사가 필수적입니다.

올바른 비자정형 통과 상자를 선택하는 방법

시설에 적합한 장치를 선택하려면 오염 제어 요구 사항, 작업 흐름 요구 사항, 규제 의무 및 예산 제약의 균형을 맞춰야 합니다. 다음 체크리스트에는 가장 중요한 결정 요소가 나와 있습니다.

• 트랜스퍼 벽 양쪽의 클린룸 분류를 정의합니다. 청정 환경의 ISO 등급 또는 GMP 등급은 최소 구성 표준(표면 마감, 밀봉 품질, 인터록 신뢰성)을 규정합니다.
• 최대 품목 크기와 무게를 결정합니다. 밀봉된 표면에 물건을 강요하지 않고 편안하게 싣고 내릴 수 있도록 모든 측면에 최소 20%의 여유 공간이 있는 내부 치수를 선택하십시오.
• 인터록 유형을 지정합니다. EMI에 민감한 전자 분야에는 기계적 인터록이 선호됩니다. 전자 인터록은 감사 추적 및 액세스 제어가 필요한 GMP 환경에 더 적합합니다.
• UV-C를 선택적 보충제로 고려하세요. 외부 포장이 남아 있거나 생물학적 오염 위험이 있는 품목을 운송하는 시설의 경우 UV-C 램프는 전체 에어 샤워 시스템 비용 없이 추가적인 표면 오염 제거 기능을 제공합니다.
• 재료 호환성을 확인하십시오. 내부 스테인리스 스틸 등급 및 개스킷 재질이 시설에서 사용되는 세척제와 호환되는지 확인하십시오. 특히 염소 기반 소독제(낮은 등급의 스테인리스를 뿌릴 수 있음)가 세척 프로토콜의 일부인 경우 더욱 그렇습니다.
• 문서 패키지를 조기에 요청하세요. 규제 대상 산업의 경우 공급업체에 주문 시 FAT(공장 승인 테스트) 기록, 재료 인증서 및 IQ/OQ 프로토콜 초안을 제공하도록 요청하여 배송 후 인증 지연을 방지하세요.

비자정식 패스스루 박스는 활성 시스템에 비해 단순한 "기본" 옵션이 아닙니다. 올바르게 지정, 설치 및 작동할 경우 대부분의 클린룸 환경에 적합한 선택입니다. 단순함이 강점입니다. 구성 요소가 적다는 것은 실패 모드가 적고 유지 관리 비용이 낮으며 검증 경로가 더 간단하다는 것을 의미합니다. 전자, 제약, 화장품, 식품 및 의료 분야 시설의 경우 자재 이송 작업 중에 클린룸 무결성을 유지하기 위한 가장 비용 효율적이고 신뢰할 수 있는 도구 중 하나입니다.
