패스스루 박스란 무엇이며 청소 유형이 중요한 이유는 무엇입니까?
에이 상자를 통과하다 통과 챔버 또는 이동 해치라고도 불리는 이 인클로저는 청결 등급이 서로 다른 두 방 사이의 벽에 설치된 접근 통제 인클로저입니다. 그 목적은 직원이 물리적으로 경계를 넘을 필요 없이 이러한 환경 간에 재료, 구성 요소, 도구 또는 문서를 전송할 수 있도록 하여 오염 물질이 하위 등급 영역에서 상위 등급 클린룸으로 이동하는 것을 방지하는 것입니다. 패스스루 박스는 제약 제조, 반도체 제조, 병원 수술실, 마이크로 전자공학 조립 및 엄격한 환경 분리 유지가 규제 또는 품질 요구 사항인 기타 시설의 기본 인프라입니다.
비자기 세척 통과 상자와 자기 세척 통과 상자 간의 구별은 클린룸 설계에서 가장 중요한 장비 선택 결정 중 하나입니다. 이는 이동 중에 오염을 관리하는 방법뿐만 아니라 수동 청소 개입이 얼마나 필요한지, 이동 주기를 얼마나 빨리 완료할 수 있는지, 각 이동 이벤트에 도입되는 미생물 또는 미립자 위험 수준, 궁극적으로 시설이 충족한다고 신뢰할 수 있는 규제 표준을 결정합니다. 새로운 시설이나 클린룸 업그레이드 프로젝트를 지정하기 전에 이 두 유형 간의 기계적, 운영적, 규정 준수 차이점을 이해하는 것이 필수적입니다.

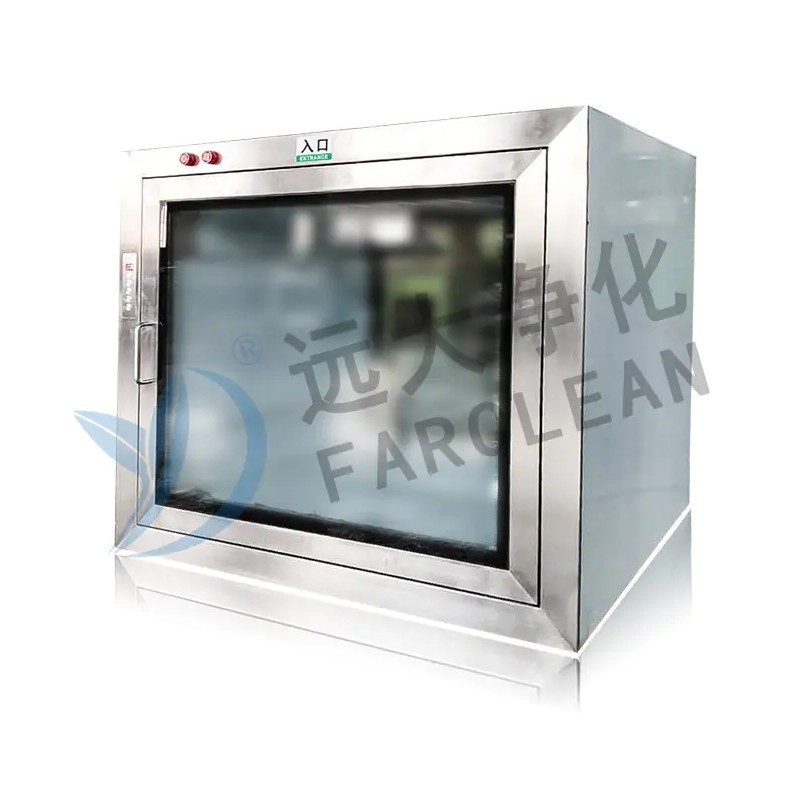

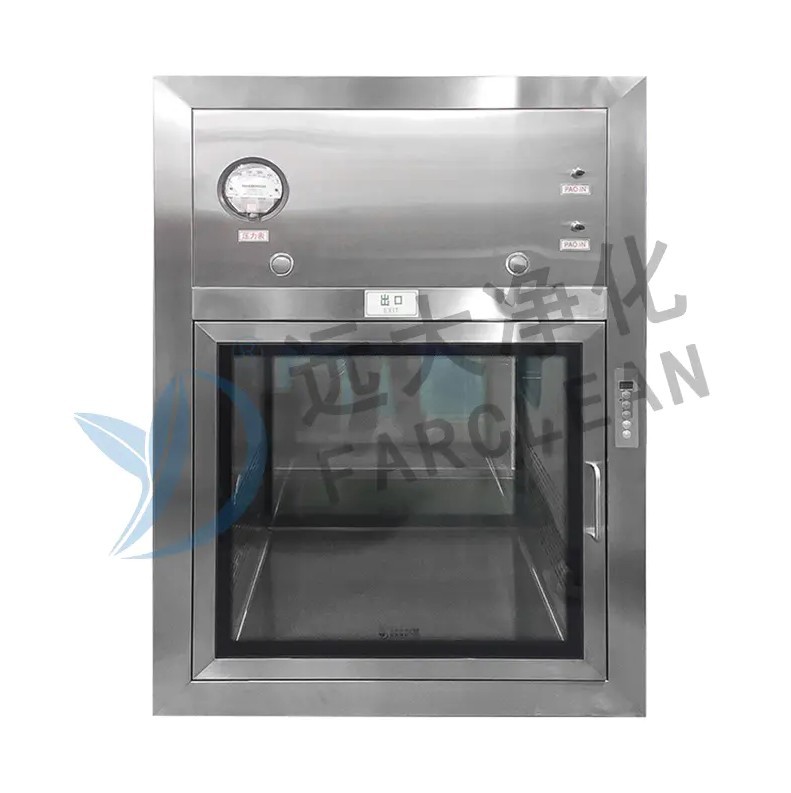

비자정 통과 상자 작동 방식
에이 non-self-cleaning pass through box is a passive transfer device. In its most basic form, it consists of a stainless steel chamber with interlocked doors on each side — one opening into the lower-classification room and one into the higher-classification cleanroom — a UV germicidal lamp for surface decontamination between transfers, and in many configurations, a HEPA filtration unit that maintains positive pressure within the chamber to prevent inward contamination migration when either door is opened.
"비자체 청소"라는 용어는 챔버 내부의 물리적 청소(소독제로 표면 닦기, 이동 중에 쌓인 미립자 물질 제거, 배수 지점 청소)가 설정된 표준 운영 절차(SOP)에 따라 클린룸 직원이 수동으로 수행해야 한다는 사실을 의미합니다. 이동 사이에 발생하는 UV 램프 조사 주기는 어느 정도 미생물 표면 오염 제거를 제공하지만 UV 방사선은 미립자 오염을 제거하지 못하고 그늘진 표면에 도달하지 않으며 특정 로그 감소 수준으로 바이오버든을 줄여야 할 때 검증된 화학적 소독을 대체할 수 없습니다.
비자기 세척형 패스스루 박스는 문서 또는 샘플 바이알 전송을 위한 소형 데스크탑 장치부터 장비 트롤리를 수용할 수 있는 대형 바닥 설치형 챔버까지 다양한 크기로 제조됩니다. 구성 재료는 일반적으로 연속적인 내부 용접이 있는 304 또는 316L 스테인리스강이며, 입자가 갇히는 홈을 제거하기 위해 내부 모서리가 만져져 있고, 입자와 미생물의 부착을 최소화하는 매끄러운 경면 광택 내부 표면이 있습니다. 기계식이든 전자식이든 인터록 메커니즘은 두 도어가 동시에 열리는 것을 방지합니다. 이는 청소 유형에 관계없이 필수 오염 제어 기능입니다.
셀프 클리닝 패스스루 박스 작동 방식
에이 self-cleaning pass through box incorporates an automated decontamination system within the chamber that operates without manual intervention between transfer cycles. The most common automated decontamination technologies used in self-cleaning pass through boxes are vaporised hydrogen peroxide (VHP), hydrogen peroxide vapour (HPV), or formaldehyde gas — with VHP being the current industry standard due to its efficacy, residue profile, material compatibility, and regulatory acceptance across pharmaceutical and healthcare applications.
VHP 자체 세척 통과 상자에서 자동화된 주기는 정의된 순서를 따릅니다. 챔버 밀봉, 기화기 장치는 제어된 농도(필요한 로그 감소에 따라 일반적으로 100~1,000ppm)로 H2O2 증기를 주입하고, 증기는 검증된 접촉 시간 동안 밀봉된 챔버 내에 머물며, 촉매 변환기 또는 통기 단계는 잔류 H2O2를 물과 산소로 분해하여 잔류 농도를 직업적 노출 한계(일반적으로 1 ppm) 클린사이드 도어가 열리기 전에. 전체 자동화 주기는 일반적으로 챔버 용량과 필요한 오염 제거 수준에 따라 15~45분이 소요됩니다. 이는 제약 등급 A/B 경계 오염 제거의 벤치마크인 Geobacillus stearothermophilus 포자에 대해 ≥6 로그 감소의 살포자 활동을 달성합니다.
일부 자체 청소 통과 상자는 적재 과정에서 유입된 미립자 오염을 제거하는 통합 HEPA 필터링 공기 흐름 시스템으로 VHP 사이클을 보완하여 단일 자동화 사이클에서 미립자 및 미생물 오염 제거를 모두 제공합니다. 자가 세척 장치의 제어 시스템은 일반적으로 터치스크린 인터페이스, 사이클 로깅, 경보 관리 및 전자 배치 기록 통합을 위한 데이터 내보내기 기능을 갖춘 PLC 기반입니다. 이는 FDA 규제 제약 시설에서 21 CFR Part 11 규정 준수를 직접 지원하는 기능입니다.
직접 비교: 두 유형의 주요 차이점
비자기 세척 상자와 자가 세척 통과 상자 사이의 작동, 성능 및 비용 차이는 상당합니다. 다음 표는 클린룸 사양 결정과 가장 관련된 기준에 대한 구조적 비교를 제공합니다.
| 기준 | 비자정형 패스스루 박스 | 셀프 클리닝 패스스루 박스 |
|---|---|---|
| 오염 제거 방법 | 수동 닦아내기 UV 조사 | 에이utomated VHP / HPV gas cycle |
| 살포 효능 | 제한됨(UV 표면만 해당, 포자 살해 없음) | ≥6 로그 감소(검증된 살포자) |
| 인력 개입 필요 | 예 - SOP에 따라 수동 청소 | 아니요 — 완전 자동화된 사이클 |
| 전송 주기 시간 | 단편(UV 포함 2~10분) | 더 길다(전체 VHP 사이클의 경우 15~45분) |
| 자본 비용 | 낮은 | 상당히 높은 |
| 운영 비용 | 높음(인건비, 소독제, SOP 관리) | 낮은 per cycle (automated consumables only) |
| 프로세스 검증 | 청소 SOP 검증 필요 | BI 지표를 사용한 주기 검증 |
| 에이pplicable Cleanroom Grade | 컨트롤 포함 등급 C/D~등급 B(EU GMP) | A/B 등급 경계; ISO 클래스 5 이상 |
| 데이터 로깅 및 추적성 | 수동 기록만 가능 | 에이utomated electronic batch records |
에이pplicable Scenarios for Non-Self-Cleaning Pass Through Boxes
비자기 세척 통과 상자는 오염 위험 프로필이 자동 살포제 오염 제거를 요구하지 않고 수동 세척 절차를 안정적으로 검증하고 일관되게 실행할 수 있는 광범위한 클린룸 및 제어 환경 응용 분야에서 적절하고 비용 효과적인 솔루션으로 남아 있습니다.
C등급~D등급 의약품 제조 경계
제약 시설에서 D등급 포장 영역과 C등급 2차 처리 영역 간 이동에는 이동 지점에서 살포자 처리가 필요하지 않습니다. UV 램프, HEPA 필터링된 양압, 적절한 살포제 또는 소독제를 사용한 검증된 수동 닦아내기 SOP가 포함된 비자기 세척 통과 상자는 이 경계 유형에서 규정을 준수하는 오염 제어 조치를 제공합니다. 비자정 장치의 낮은 자본 비용과 간단한 검증 요구 사항으로 인해 덜 중요한 내부 경계에 대한 표준 사양이 되었습니다.
병원 및 의료 환경
병원 약국 조제실, 격리 병동 공급 복도 및 중앙 멸균 서비스 부서에서 비자체 세척 통과 상자는 깨끗한 구역과 더러운 구역 사이의 주요 물질 전달 메커니즘 역할을 합니다. 이러한 환경(포장된 약물, 포장된 멸균 기구, 표본 용기)의 이동 빈도 및 재료 유형은 UV 보조 수동 세척 프로토콜과 호환되며, 보다 간단한 작동 요구 사항은 전문적인 클린룸 교육이 아닌 일반 의료 직원에게 적합합니다.
전자제품 및 반도체 조립
인쇄 회로 기판 조립, 광학 부품 제조 또는 정밀 기기 생산을 처리하는 ISO 클래스 6 및 7 전자 클린룸에서 주요 오염 문제는 미생물보다는 미립자입니다. HEPA 필터링된 공기 퍼지 시스템과 이온화 바(구성 요소 표면에 입자를 끌어들이는 정전기 전하를 중화하기 위해)가 장착된 비자정 통과 상자는 자동화된 화학적 오염 제거 시스템의 복잡성이나 비용 없이 이러한 경계에서 적절한 오염 제어를 제공합니다.
에이pplicable Scenarios for Self-Cleaning Pass Through Boxes
자동화된 VHP 오염 제거 기능이 있는 자가 세척 통과 상자는 환자 안전, 제품 무균성 보증, 규제 준수 또는 민감한 연구 또는 제조 공정의 무결성 측면에서 오염 사건의 결과가 심각한 경우마다 지정됩니다.
무균 의약품 제조 - 등급 A/B 경계
자체 세척 통과 상자에 대한 가장 중요하고 까다로운 응용 분야는 멸균 의약품 제조의 Grade B 배경 클린룸과 Grade A 충전 구역 사이의 경계입니다. EU GMP 부록 1(2022 개정판)은 재료를 A 등급 환경으로 이동하는 지점에서 강력한 오염 제어 조치의 필요성을 명시적으로 다루고 있으며 자동화된 VHP 통과 상자는 이 경계에서 업계 표준 엔지니어링 제어가 되었습니다. 검증된 살포자 주기는 수동 세척이 안정적으로 일치할 수 없다는 문서화되고 재현 가능한 오염 제거 증거를 제공하며, 전자 데이터 기록은 개정된 부록 1에서 요구하는 오염 통제 전략(CCS) 문서를 지원합니다.
생물안전 3등급 및 BSL-4 격리 실험실
BSL-3 및 BSL-4 격리 수준에서 선별 물질, 카테고리 A 병원체 또는 결과가 높은 생물학적 물질을 취급하는 연구 시설에서는 격리 구역에서 나가는 모든 물질이 주변 환경에 유입되기 전에 검증된 오염 제거 과정을 거쳐야 합니다. 자동화된 VHP 주기를 갖춘 자체 청소 통과 상자는 이러한 시설 경계의 기본 엔지니어링 제어로, 직원이 수동 청소를 수행하기 위해 고위험 구역에 들어갈 필요가 없는 감사 가능한 자동 오염 제거 단계를 제공합니다.
에이dvanced Therapy Medicinal Product (ATMP) Facilities
자가 또는 동종 세포 제품을 취급하는 세포 및 유전자 치료 제조 시설은 교차 오염 방지 요구 사항이 매우 엄격합니다. 즉, 두 환자별 제품 간의 오염 사건이 발생하면 환자 안전에 직접적이고 심각한 결과를 초래할 수 있습니다. 자동화된 오염 제거 주기와 완전한 전자 추적 기능을 갖춘 자가 세척 통과 상자는 이러한 시설의 개별 환자 제품 세트 안팎으로 물질 이동을 위한 사양 표준이며, 각 제품 캠페인 사이에 검증된 오염 중단을 제공합니다.
선택 결정 프레임워크: 시설에 적합한 유형 선택
비자기 세척과 자가 세척 통과 상자 사이의 선택은 비용만 고려하기보다는 구조화된 위험 평가에 따라 이루어져야 합니다. 다음 기준은 실용적인 의사결정 프레임워크를 제공합니다.
- 전송 경계에서 오염 결과를 정의합니다. 이 시점의 오염 사건으로 인해 비멸균 제품이 환자에게 도달하거나, 임상 시험 실패 또는 규제 조치가 발생할 수 있는 경우, 검증된 살포자 살균 효능을 갖춘 자가 세척 장치가 필요합니다. 결과가 환자 안전에 영향을 주지 않고 재작업 또는 배치 거부로 제한되는 경우 강력한 수동 SOP를 갖춘 비자기 세척 장치로 충분할 수 있습니다.
- 전송 빈도 및 처리량 요구 사항을 평가합니다. 15~45분의 자체 청소 VHP 주기는 전송 빈도를 제한합니다. 공정에 빈번하고 빠른 재료 이동이 필요한 경우 병렬로 연결된 여러 개의 자가 세척 장치 또는 빠른 UV 보조 주기를 갖춘 비자정 장치가 운영상 필요할 수 있습니다.
- 에이ssess the reliability of manual cleaning in your operating environment. 비자정 장치는 전적으로 운영자 규정 준수 및 SOP 준수에 달려 있습니다. 직원 이직률이 높거나 교대 패턴이 다양하거나 SOP 교육 인프라가 부적절한 시설에서는 수동 청소에 대한 인간의 의존성으로 인해 자동화된 자가 청소 시스템이 제거하는 가변성이 발생합니다.
- VHP와의 재료 호환성을 고려하십시오. 모든 재료가 반복적인 VHP 노출을 견딜 수 있는 것은 아닙니다. 일부 금속, 특정 폴리머 및 전자 부품은 시간이 지남에 따라 산화성 H2O2 증기에 의해 분해될 수 있습니다. 운반되는 품목에 VHP에 민감한 물질이 포함되어 있는 경우 적절한 대체 소독 절차를 갖춘 비자체 세척 장치가 필요할 수 있습니다.
- 자본 지출뿐만 아니라 총 수명주기 비용도 고려하세요. 에이 self-cleaning unit's higher purchase price is frequently offset over a three-to-five-year period by reduced labour costs, lower disinfectant consumption, and avoided contamination events — which in pharmaceutical environments can each carry remediation, batch rejection, and regulatory investigation costs far exceeding the cost of the equipment itself.
요약하자면, 비자기 세척 통과 상자는 수동 프로세스 규율이 유지되고 오염 위험 프로필이 관리 가능한 저위험 내부 경계에서 안정적인 오염 제어를 제공합니다. 자동화된 VHP 오염 제거 기능을 갖춘 자가 세척 통과 상자는 규제 기대치, 위험 평가 결과 또는 제조 또는 취급되는 제품의 중요한 특성에 따라 검증되고 인력 독립적이며 전자적으로 추적 가능한 살포자 이동 프로세스가 필요한 경우 적절한 엔지니어링 제어입니다.
