클린룸 샌드위치 패널이 통제된 환경에서 선호되는 벽 및 천장 솔루션인 이유는 무엇입니까?

클린룸 샌드위치 패널이란 무엇입니까?

에이 청정실 샌드위치 패널 공기 오염, 온도 안정성, 위생 및 구조적 무결성이 모두 엄격한 표준에 따라 유지되어야 하는 통제된 환경에서 사용하기 위해 특별히 설계된 조립식 다층 건물 패널입니다. 패널은 단일 복합 요소에서 열 성능, 음향 감쇠 및 구조적 강성을 제공하는 단열 코어 재료에 결합된 두 개의 견고한 외부 시트(일반적으로 아연 도금 강철, 스테인레스 스틸 또는 알루미늄)로 구성됩니다. 그 결과, 작동하는 클린룸을 정의하는 환경 제어를 손상시키지 않으면서 시설 요구 사항이 변경됨에 따라 신속하게 설치하고 재구성할 수 있는 자립형 벽, 천장 또는 파티션 시스템이 탄생했습니다.

표준 건축용 샌드위치 패널과 클린룸 샌드위치 패널을 구별하는 것은 모든 재료, 조인트, 마감 및 치수 공차가 지정되고 제어되는 정밀도입니다. 클린룸 환경에서(ISO 14644 표준에 따라 ISO 1~ISO 9로 분류되든, 제약 규제 기관에서 요구하는 GMP 등급 A~D로 분류되든) 건물 외피는 단순히 구조적인 것이 아닙니다. 이는 오염 제어 시스템의 활성 구성 요소입니다. 모든 표면은 미생물 성장을 방지하고, 입자를 흘리지 않아야 하며, 빈번한 화학적 세척을 견뎌야 하며, 오염 물질의 유입을 방지하는 양압 차이 하에서 치수 안정성을 유지해야 합니다. 산업용 또는 상업용 건물용으로 설계된 표준 건축 패널은 이러한 요구 사항을 충족할 수 없습니다. 이것이 바로 클린룸 샌드위치 패널이 별도의 제품 카테고리로 존재하는 이유입니다.

이러한 패널을 차별화하는 독특한 다층 구조

클린룸 샌드위치 패널의 정의적인 특징은 다양한 성능 기능을 일반적으로 50mm ~ 150mm 범위의 단일 패널 두께에 통합하는 복합 구조입니다. 패널의 각 레이어는 특정 속성 세트에 기여하며 레이어 간의 상호 작용은 단일 재료만으로는 달성할 수 없는 결합된 성능 프로필을 생성하도록 설계되었습니다.

외부 시트

내부 및 외부 시트는 패널의 눈에 보이는 기능적 표면을 형성합니다. 클린룸 응용 분야의 경우 이는 가장 일반적으로 실내 표면에 폴리에스테르, 에폭시 또는 PVDF 코팅이 적용된 사전 도장된 아연 도금 강철로 제조됩니다. 코팅 시스템은 비다공성, 내화학성이어야 하며 이소프로필 알코올, 과산화수소 증기, 차아염소산나트륨 및 제약 및 반도체 제조 환경에서 사용되는 기타 공격적인 소독제를 사용한 반복 세척을 견딜 수 있어야 합니다. 스테인레스강 외장(일반적으로 304 또는 316L)은 우수한 내식성과 거의 거울에 가까운 마감 처리가 필요한 무균 의약품 생산 영역 또는 식품 가공 클린룸과 같은 가장 까다로운 응용 분야에 사용됩니다. 알루미늄 외장은 내식성을 희생하지 않고 무게 감소가 우선시되는 곳에 사용됩니다.

단열 코어 재료

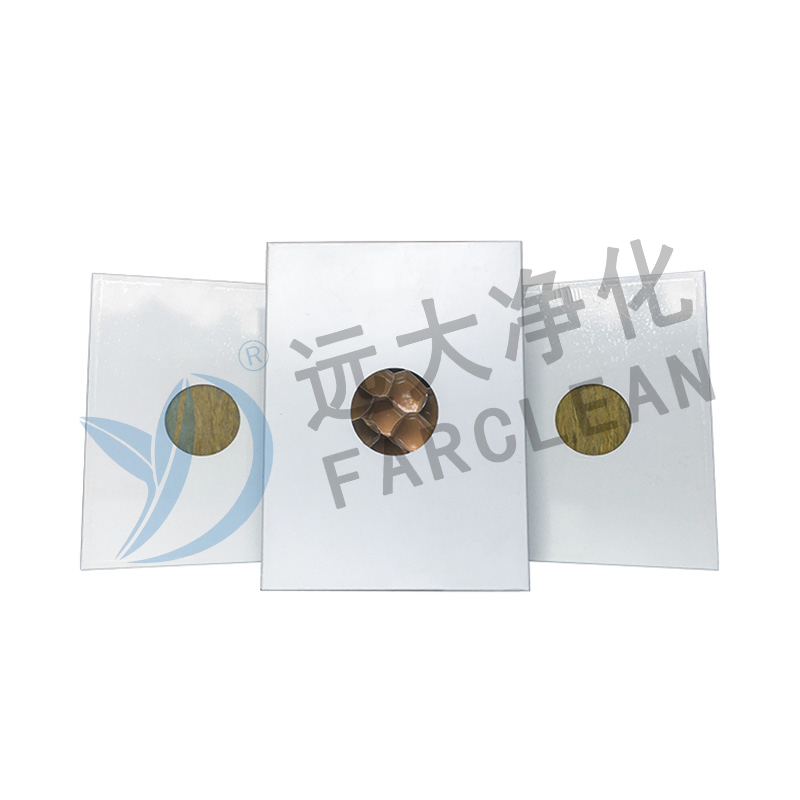

심재는 패널의 중앙부를 차지하며 단열, 흡음 성능, 내화성 및 패널의 구조적 강성의 상당 부분을 담당합니다. 클린룸 샌드위치 패널은 다양한 성능 우선순위에 적합한 여러 핵심 유형으로 생산됩니다. 미네랄 울(암면) 코어는 탁월한 내화성을 제공하여 EN 13501-1에 따라 불연성 분류를 획득했으며 화재 안전 규정이 가장 엄격한 제약 시설 및 병원에 지정되어 있습니다. 폴리우레탄(PUR) 및 폴리이소시아누레이트(PIR) 폼 코어는 동일한 패널 두께에 대해 우수한 단열 값(낮은 람다 계수)을 제공하므로 에너지 효율성과 온도 제어 정밀도가 주요 동인인 경우 선호되는 선택입니다. 허니컴 알루미늄 또는 종이 코어는 지지 구조에 과도한 무게를 추가하지 않고도 구조적 하중 지지 용량이 필요한 천장 패널에 뛰어난 무게 대비 강도 비율을 제공합니다.

에이irtightness and Pressure Integrity: A Critical Differentiator

클린룸 건물 외피에 대한 가장 기술적으로 까다로운 요구 사항 중 하나는 기밀성입니다. 청정실은 통제가 덜 된 인접한 공간에 비해 양의 기압으로 유지되어 공기와 공기가 운반하는 오염 물질을 외피의 틈, 연결부 또는 침투를 통해 바깥쪽으로 지속적으로 밀어내는 압력 차이를 생성합니다. 패널 시스템에서 공기 누출이 허용되면 HVAC 및 여과 시스템의 성능에 관계없이 압력 차이가 손상되고 오염 제어 전략이 실패합니다.

클린룸 샌드위치 패널은 정밀하게 설계된 연동 조인트 시스템을 통해 이러한 요구 사항을 해결합니다. 패널은 설치 중에 적용되는 승인된 밀봉재(일반적으로 실리콘 또는 폴리우레탄 기반)의 연속 비드로 밀봉된 텅 앤 그루브 또는 캠 잠금 조인트를 통해 서로 연결되고 구조 프레임 부재에 연결됩니다. 조인트 형상은 씰을 파손하지 않고 열팽창과 사소한 구조적 움직임을 수용하도록 설계되어 시설의 전체 서비스 수명 동안 기밀성을 유지합니다. 내부 코너 조인트, 천장-벽 접합부 및 서비스용 관통부(전기 도관, 배관, HVAC 덕트)에는 모든 전환 지점에서 봉투의 압력 무결성을 유지하는 목적에 맞게 설계된 트림 피스 및 개스킷 시스템이 필요합니다.

에이ir leakage testing after installation, using pressurization methods based on EN 13829 or equivalent standards, is standard practice in pharmaceutical and semiconductor clean room commissioning to verify that the as-built envelope meets the specified airtightness class before operational validation begins. Clean room sandwich panel systems from reputable manufacturers are designed and tested to achieve the lowest available leakage classifications under these standards.

위생적인 표면 설계 및 파티클 이탈 방지

클린룸 샌드위치 패널의 표면 특성은 표준 건축 제품과 유사하지 않은 특수성을 갖도록 설계되었습니다. 패널 표면 코팅 화학부터 연결부 트림의 프로파일에 이르기까지 모든 설계 결정은 입자 생성을 최소화하고, 미생물 서식을 방지하며, 효과적인 청소 및 소독을 촉진하는 것을 목표로 이루어집니다.

• 매끄럽고 비다공성 표면: 클린룸 패널의 방을 향한 표면은 입자 포착 및 생물막 형성을 방지할 수 있을 만큼 충분히 낮은 표면 거칠기를 가져야 합니다. 코팅된 강철 패널은 일반적으로 Ra 0.8 µm 이상의 표면 거칠기 값을 달성하는 반면, 전해 연마된 스테인레스 스틸은 Ra 0.2 µm에 도달할 수 있습니다. 이러한 매끄러운 표면 덕분에 청소 주기 동안 소독액이 전체 표면에 균일하게 접촉할 수 있어 미생물이 숨어 있을 수 있는 미세한 틈이 남지 않습니다.
• 만져진 내부 모서리: 벽과 바닥 사이, 벽과 천장 사이의 직각 내부 모서리는 철저하게 청소할 수 없으며 공기 흐름이 차단된 데드 존에 입자가 축적됩니다. 클린룸 샌드위치 패널 시스템은 미리 형성된 코브 코너 섹션(일반적으로 반경 50~100mm)을 통합하여 시설 전체의 날카로운 내부 코너를 제거하여 청소 장비가 중단 없이 모든 표면에 도달할 수 있도록 합니다.
• 플러시 패널 표면 및 매립형 고정장치: 돌출된 패스너, 노출된 나사 머리 및 표면 불연속성은 클린룸이 중요한 작업 영역에서 입자를 쓸어내는 데 사용하는 층류 기류 패턴에 난류를 생성합니다. 클린룸 패널은 평평하고 중단 없는 패널 표면을 유지하는 은폐형 또는 오목형 고정 시스템을 사용하여 고정되어 오염 제어에 영향을 미치는 예측 가능한 공기 흐름 패턴을 유지합니다.
• 코팅의 내화학성: 표면 코팅은 작동 수명 동안 시설에서 사용되는 모든 종류의 세척제 및 소독제에 노출될 때 기포 발생, 백악화 및 색상 변화를 포함한 성능 저하를 방지해야 합니다. PVDF 코팅은 가장 광범위한 내화학성 스펙트럼과 가장 긴 서비스 수명을 제공하므로 공격적인 세척 프로토콜을 사용하는 시설에 적합한 사양입니다.

클린룸 샌드위치 패널 코어 유형 비교

올바른 코어 재료를 선택하는 것은 클린룸 패널 사양에서 가장 중요한 결정 중 하나입니다. 다음 표는 프로젝트별 우선순위에 따라 정보에 입각한 선택을 지원하기 위해 주요 핵심 옵션을 체계적으로 비교한 것입니다.

모듈형 유연성 및 재구성성

클린룸 샌드위치 패널 시스템의 가장 실용적이고 상업적으로 중요한 특징 중 하나는 고유한 모듈성입니다. 일단 건설되면 사실상 영구적인 회반죽 블록 또는 타설 콘크리트로 건설된 전통적인 습식 건축 클린룸 인클로저와 달리 샌드위치 패널 클린룸은 기존 구조를 수정하는 데 필요한 시간, 비용 및 중단 시간의 일부만으로 분해, 확장, 축소 또는 재배치가 가능합니다.

패널은 표준 너비(일반적으로 600mm, 1,000mm 또는 1,200mm)로 제조되며 시설의 바닥에서 천장 높이에 맞게 맞춤 길이를 잘라냅니다. 연동 조인트 시스템을 사용하면 패널 자체를 손상시키지 않고 패널을 연결하고 분리할 수 있습니다. 즉, 고품질 샌드위치 패널로 구축된 클린룸은 재구성 가능한 자산으로서 상당한 잔존 가치를 유지합니다. 변화하는 제품 포트폴리오에 맞게 시설 레이아웃을 조정해야 하는 제약 제조업체 또는 새로운 제품 라인에 대응하여 클린룸 용량을 확장해야 하는 전자 제조업체의 경우 이러한 재구성 가능성은 기존 건설 접근 방식에 비해 자본 지출을 낮추고 생산 시간을 단축하는 데 직접적으로 도움이 됩니다.

설치 속도는 모듈형 패널 시스템의 또 다른 주요 장점입니다. 벽, 천장, 문, 창문 및 서비스 관통부 등 완전한 클린룸 인클로저는 일반적으로 전문 계약업체 팀이 전통적인 건축 방법을 사용하여 동등한 공간을 구축하는 데 필요한 시간의 일부만으로 설치할 수 있습니다. 패널은 정확한 치수로 사전 제작되어 현장에 도착하므로 기존 건물에서 요구되는 다중 거래 순차 시공 프로세스가 아닌 조립과 밀봉만 필요합니다. 이렇게 압축된 설치 일정으로 인해 시설 시운전 리드 타임이 줄어들고 제조 작업에서 더 빨리 수익 창출을 시작할 수 있습니다.

클린룸 샌드위치 패널에 의존하는 산업

클린룸 샌드위치 패널이 제공하는 고유한 특성 조합으로 인해 오염 제어가 규제 요구 사항이거나 제품 품질이 필수인 광범위한 산업 분야에서 지정된 건물 시스템이 됩니다.

• 의약품 제조: GMP 규제 의약품 생산 시설에는 다양한 제조 단계에 대해 ISO 5~ISO 8(GMP 등급 A~D)로 분류된 클린룸이 필요합니다. 미네랄 울 코어와 스테인리스 스틸 또는 PVDF 코팅 강철 표면을 갖춘 클린룸 샌드위치 패널은 표준 사양으로, GMP 지침의 위생 표면 요구 사항과 제약 시설 규정의 화재 안전 요구 사항을 모두 충족합니다.
• 반도체 및 전자제품 제조: 반도체 생산을 위한 웨이퍼 제조 시설에는 가장 엄격한 클린룸 분류(ISO 1 ~ ISO 5)가 필요합니다. 이 분류에서는 서브미크론 입자라도 수백만 달러 가치가 있는 전체 웨이퍼 배치를 파괴할 수 있습니다. 이러한 시설의 패널 시스템은 초고효율 HEPA 및 ULPA 여과 시스템과 처리 중 웨이퍼 표면을 보호하는 정밀한 층류 기류 패턴과 호환되어야 합니다.
• 의료기기 제조: ISO 13485 및 FDA 21 CFR Part 820에 따라 이식형 의료 장치, 멸균 진단 장비 및 수술 도구를 생산하려면 미립자 및 미생물 오염이 엄격하게 제어되는 클린룸 환경이 필요합니다. 패널 표면은 시설 인증 중에 적용되는 검증된 청소 및 멸균 프로토콜을 견뎌야 합니다.
• 생명공학 및 유전자 치료: 생물학적 제제, 세포 치료 및 유전자 치료의 생산에는 오염에 매우 민감한 살아있는 생물학적 시스템을 다루는 작업이 포함됩니다. 이러한 응용 분야를 위한 클린룸 샌드위치 패널 인클로저는 최고 수준의 환경 제어를 달성하고 유지하는 동시에 생물학적 작용제를 사용할 때 필요한 생물학적 안전 봉쇄 기능을 제공해야 합니다.
• 식품 및 음료 가공: 바로 먹을 수 있는 육류 가공, 유아용 조제분유 생산, 무균 음료 충전 등 관리 수준이 높고 위험도가 높은 식품 생산 구역에서는 클린룸 샌드위치 패널을 사용하여 가공 구역 간의 교차 오염을 방지하고 환경 미생물학적 위험으로부터 제품을 보호하는 통제된 위생 구역을 만듭니다.

클린룸 샌드위치 패널을 선택할 때 확인해야 할 주요 사양

청정실 샌드위치 패널이 시설의 오염 제어 전략에서 수행하는 중요한 역할을 고려할 때 사양 및 조달 결정은 엄격한 기술 실사를 통해 이루어져야 합니다. 패널 공급업체에 의뢰하기 전에 프로젝트 요구 사항에 대해 다음 매개변수를 확인해야 합니다.

• 표면 코팅 인증: 실내 코팅이 시설의 검증된 청소 절차에 사용되는 특정 세척제 및 소독제에 대한 내성에 대해 독립적으로 테스트되고 인증되었는지 확인하십시오. 공급업체의 주장뿐만 아니라 내화학성 테스트 보고서도 요청하세요.
• 화재 성능 분류: 외장과 코어를 모두 포함하는 패널 시스템이 시설의 점유 유형 및 관할권에 대해 해당 건물 규정 표준(유럽의 경우 EN 13501-1, 북미의 UL 인증)에 따라 필요한 화재 분류를 수행하는지 확인하십시오.
• 열 투과율(U-값): 패널 두께와 코어 사양이 시설의 열 성능 목표, 특히 제조 공정을 지원하기 위해 주변 온도보다 상당히 높거나 낮은 온도를 유지하는 클린룸에 필요한 U-값을 달성하는지 확인하십시오.
• 패널 범위 및 부하 용량: 구조적 지지대 사이에 걸쳐 있는 천장 패널의 경우 패널 자체, 천장에 장착된 모든 장비 및 위의 HVAC 플레넘의 분산 하중을 합친 중량에 따라 패널의 처짐 및 하중 지지 용량을 확인합니다.
• 조인트 시스템 기밀성 데이터: 설계 주장뿐만 아니라 시설이 작동할 압력 차이 하에서 패널 조인트 시스템의 기밀 성능을 보여주는 테스트 데이터를 요청하여 설치 후 봉투가 필요한 누출 분류를 달성하는지 확인합니다.

클린룸 샌드위치 패널은 구조적, 열적, 위생적, 안전 및 오염 제어 기능을 표준 건설 시스템이 근본적으로 복제할 수 없는 사전 설계된 단일 건물 요소로 통합한다는 점에서 독특합니다. 통제된 환경의 무결성이 제품 안전성, 규정 준수 및 상업적 생존 가능성을 직접적으로 결정하는 모든 시설의 경우 클린룸 샌드위치 패널은 단순히 선호되는 옵션이 아니라 통제된 환경을 가능하게 만드는 엔지니어링 솔루션입니다.
